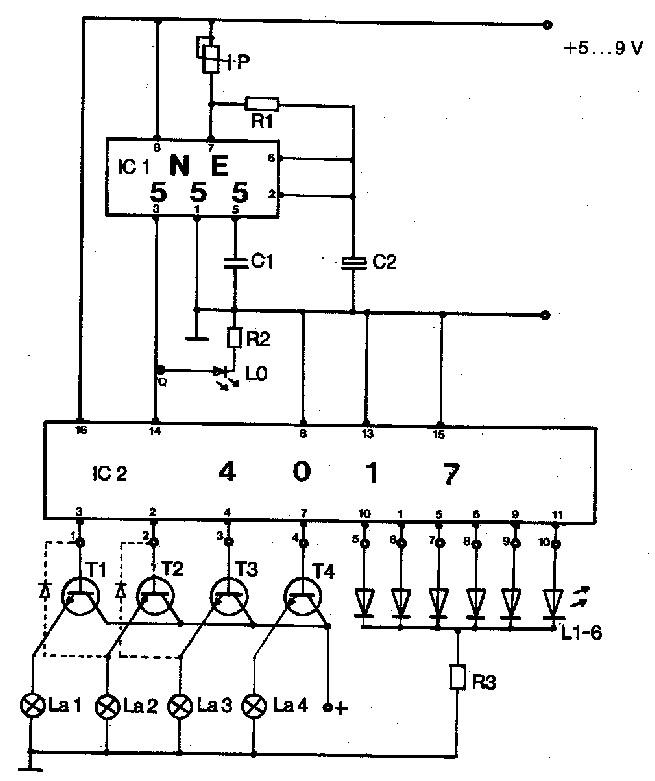

Bauplan eines 10 Kanal Lauflichtes
Bauteile:
IC1 > NE555, IC2 > 4017, R1 > 6,8K, R2,R3 > 470, C1 > 10nF, C2 > Elko 47µF/16V, P > Trimmer 250K, T1.... > NPN z.B. BC237 o.ä. je nach Lampenstärke LA oder Leuchtdioden L1...
|
|
|
|
|
|
|
